Контролеры АВР

Контролер управления резервным питанием Евроавтоматика для работы в составе АВР 2.1

Назначение
Устройство управления AVR-01-S предназначено для построения схем автоматического ввода резервного питания (АВР) на объектах с двумя вводами питания, двумя нагрузками и секционным выключателем.

Особенности
1. Управление контакторами и моторными приводами.
2. Формирование напряжения питания цепей контроля и управления силовыми аппаратами.
3. Возможность работы в ручном режиме.
4. Возможность работы без восстановления нормального режима.
5. Наличие входов аварийного отключения нагрузки.
6. Контроль чередования и асимметрии фаз.
7. Возможность настройки нижнего порога напряжения с регулируемой задержкой отключения.

Область применения
Применяется для построения систем ввода резервного питания.

Принцип работы
Устройство управления AVR-01-S контролирует напряжение на двух трехфазных вводах сети питания, если напряжение не выходит за установленные пределы, нагрузки подключены к соответствующим вводам с помощью внешнего коммутирующего устройства (контактор, автоматический выключатель с электроприводом и т.д.) управляемых устройством AVR-01-S. При выходе напряжения на одном вводе за установленные пределы (превышение, понижение и т.д.) питание нагрузки будет осуществляться от другого ввода, через секционный выключатель. После восстановления сетевого напряжения на вводе нагрузка восстановит питание от ввода. При переключении устройство контролирует положение контактов силового аппарата, чтобы при залипании его контактов не допустить включение секционного выключателя и тем самым не создать “встречного” напряжения. На протяжении всего времени работы осуществляется контроль аварийных цепей автоматических выключателей с электроприводом (цепь сигнализации, срабатывание теплового и/или электромагнитного расцепителей сверхтока), и в случае аварии отключает питание от неисправной нагрузки, до выяснения и устранения причин аварии и сброса аварийного состояния на устройстве AVR-01-S.

Контролер управления резервным питанием Евроавтоматика для работы в составе АВР 2.0

Назначение

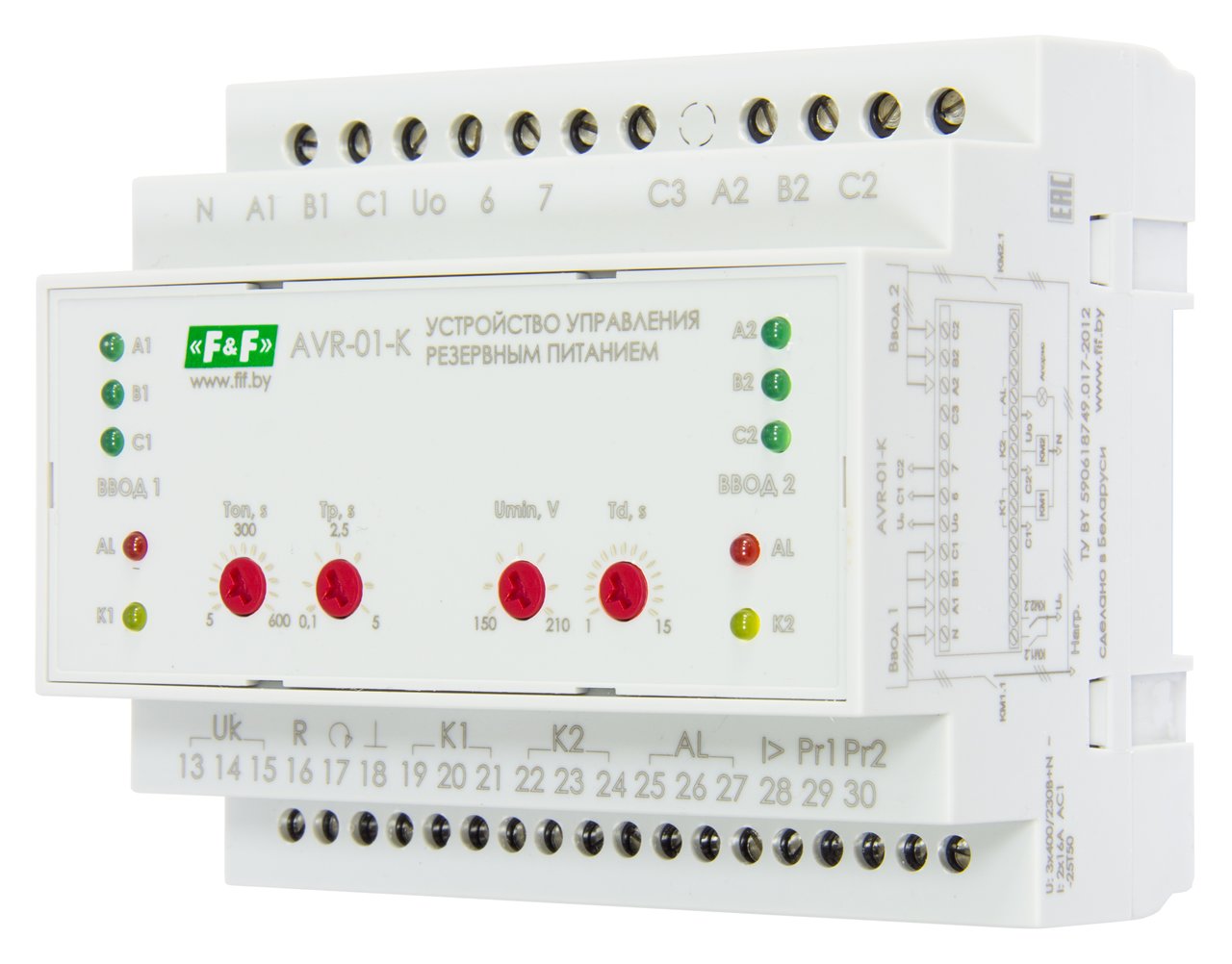

Устройство управления AVR-01-K предназначено для построения схем автоматического ввода резервного питания (АВР) на объектах с двумя вводами питания и одной отходящей к нагрузке линии.

Особенности AVR-01-K:
1. Управление контакторами и моторными приводами.
2. Формирование напряжения питания цепей контроля и управления силовыми аппаратами./
3. Смена приоритетного ввода посредством внешнего переключателя.
4. Возможность работы в ручном режиме.
5. Возможность работы без восстановления нормального режима.
6. Наличие входов аварийного отключения нагрузки.
7. Контроль чередования и асимметрии фаз.
8. Возможность настройки нижнего порога напряжения с регулируемой задержкой отключения.

Область применения
Применяется для построения систем ввода резервного питания.

Принцип работы
Устройство управления AVR-01-K контролирует напряжение на двух трехфазных вводах сети питания, если напряжение не выходит за установленные пределы, нагрузка подключается к одному из вводов (в зависимости от установленного приоритета) с помощью внешнего коммутирующего устройства (контактор, автоматический выключатель с электроприводом и т.д.) управляемого устройством AVR-01-K. При выходе напряжения на используемом вводе за установленные пределы (превышение, понижение и т.д.) питание нагрузки будет осуществляться от другого ввода, если его параметры находятся в установленных пределах. После восстановления сетевого напряжения на основном вводе, в зависимости от выбранного приоритета, нагрузка переключится на него либо сохранит питание от текущего ввода. При переключении устройство контролирует положение контактов силового аппарата, чтобы при залипании его контактов не допустить включение резервной линии и тем самым не создать “встречного” напряжения. На протяжении всего времени работы осуществляется контроль аварийных цепей автоматических выключателей с электроприводом (цепь сигнализации, срабатывание теплового и/или электромагнитного расцепителей сверхтока), и в случае аварии отключает питание от неисправной нагрузки, до выяснения и устранения причин аварии и сброса аварийного состояния на устройстве AVR-01-K.

Контролер управления резервным питанием для работы в составе блоков: АВР 2.0; АВР 2.1

Назначение
Устройство управления AVR-01-S предназначено для построения схем автоматического ввода резервного питания (АВР) на объектах с двумя вводами питания, двумя нагрузками и секционным выключателем.

Особенности
1. Управление контакторами и моторными приводами.
2. Формирование напряжения питания цепей контроля и управления силовыми аппаратами.
3. Возможность работы в ручном режиме.
4. Возможность работы без восстановления нормального режима.
5. Наличие входов аварийного отключения нагрузки.
6. Контроль чередования и асимметрии фаз.
7. Возможность настройки нижнего порога напряжения с регулируемой задержкой отключения.

Область применения
Применяется для построения систем ввода резервного питания.

Принцип работы
Устройство управления AVR-01-S контролирует напряжение на двух трехфазных вводах сети питания, если напряжение не выходит за установленные пределы, нагрузки подключены к соответствующим вводам с помощью внешнего коммутирующего устройства (контактор, автоматический выключатель с электроприводом и т.д.) управляемых устройством AVR-01-S. При выходе напряжения на одном вводе за установленные пределы (превышение, понижение и т.д.) питание нагрузки будет осуществляться от другого ввода, через секционный выключатель. После восстановления сетевого напряжения на вводе нагрузка восстановит питание от ввода. При переключении устройство контролирует положение контактов силового аппарата, чтобы при залипании его контактов не допустить включение секционного выключателя и тем самым не создать “встречного” напряжения. На протяжении всего времени работы осуществляется контроль аварийных цепей автоматических выключателей с электроприводом (цепь сигнализации, срабатывание теплового и/или электромагнитного расцепителей сверхтока), и в случае аварии отключает питание от неисправной нагрузки, до выяснения и устранения причин аварии и сброса аварийного состояния на устройстве AVR-01-S.

Контролер управления резервным питанием Евроавтоматика для работы в составе блоков: АВР 2.0; АВР 2.1; АВР 2.2; АВР 3.0; АВР 3.1

Назначение

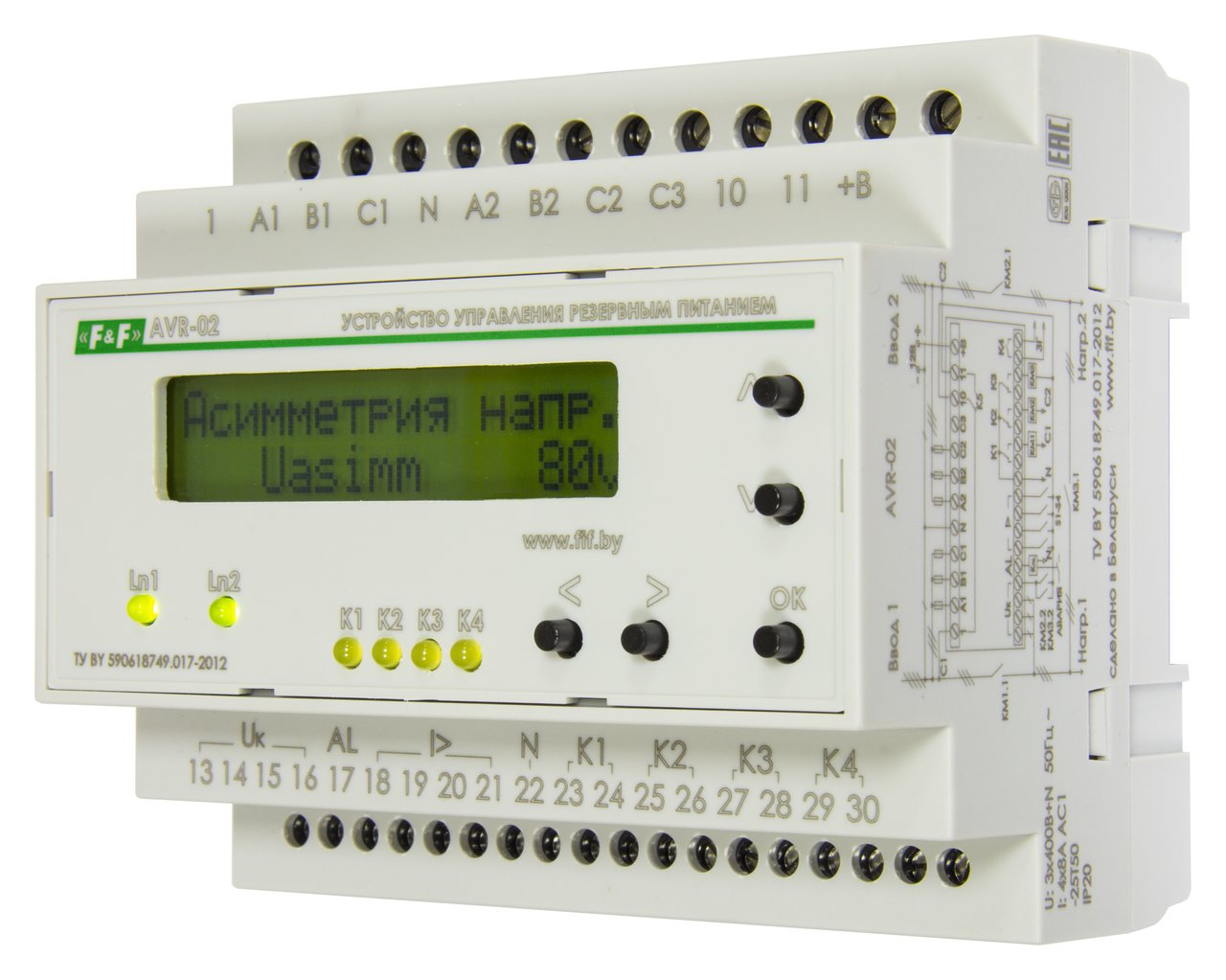

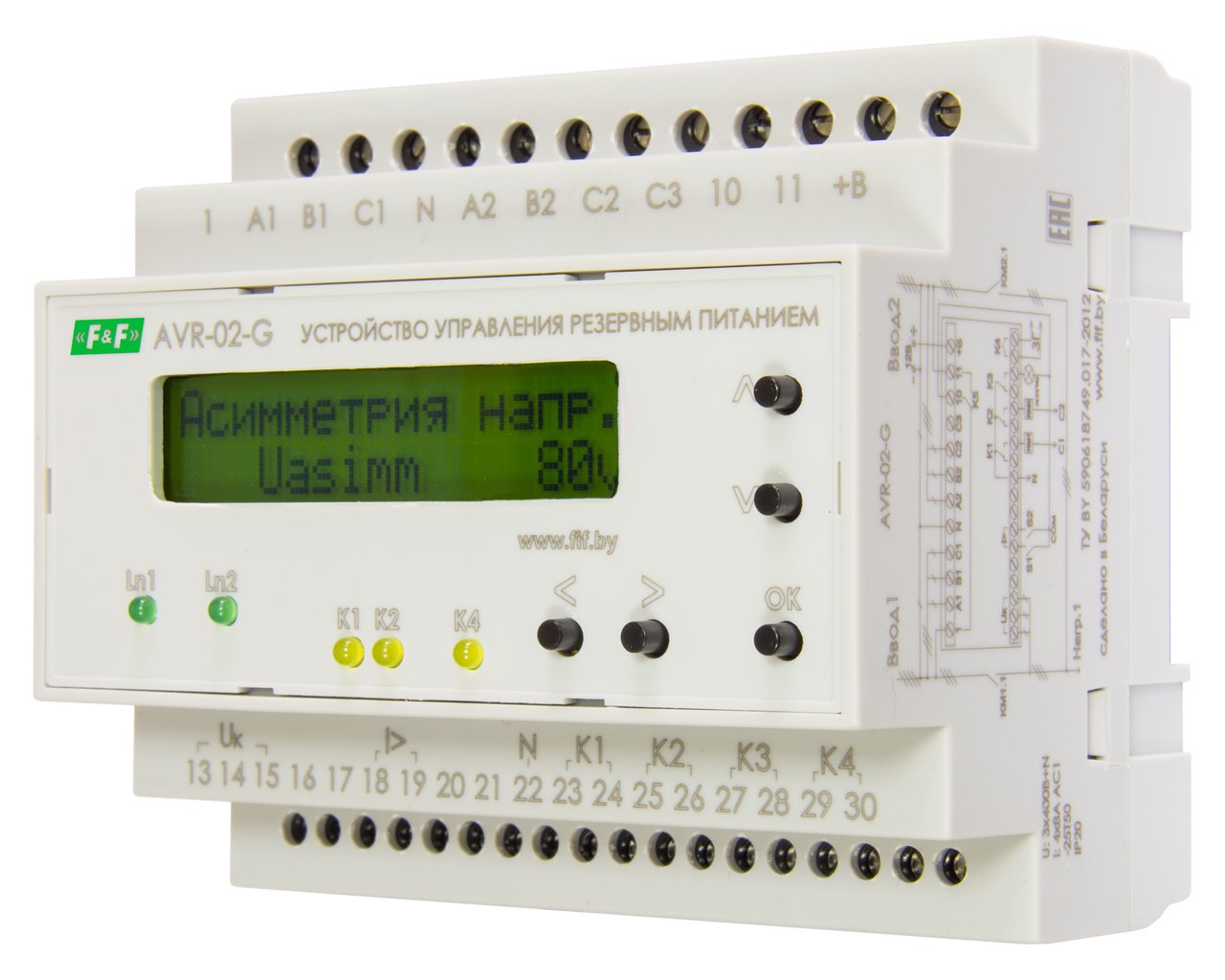

Устройство управления AVR-02 предназначено для построения блоков АВР с двумя или тремя вводами питания (генераторной установкой), с секционными выключателями, с одной или двумя нагрузками.

Функциональные возможности устройства AVR-02:

1. Контроль наличия фаз;
2. Контроль минимального и максимального напряжения в фазах;
3. Контроль чередования, слипания фаз;
4. Контроль асимметрии фаз;
5. Управление контакторами и моторными приводами;
6. Контроль состояния контакторов (моторных приводов);
7. Контроль срабатывания выключателей по сверхтоку;
8. Формирование напряжения оперативного питания;
9. Формирование сигнала запуска генератора;
10. Формирование сигнала “Авария”;
11. Ограничение доступа к настройкам вводом PIN-кода;
12. Пуско-наладочный режим;
13. Возможность работы от внешнего источника питания;
14. Сохранение работоспособности в диапазоне напряжений от 24 до 450В;
15. Использования в однофазных цепях.

Функции блоков АВР на устройстве AVR-02:

• Автоматического включения резервного питания в соответствии с заданным алгоритмом;
• Защиты потребителей напряжением до 400В;
• Установки времени срабатывания АВР при отключении и восстановлении основного питания;
• Ручного управления исполнительными аппаратами;
• Индикации наличия и качества напряжения на вводах;
• Индикации состояния («включено», «отключено», «авария») исполнительных аппаратов;
• Индикации режимов работы;
• Электрических и программных блокировок исполнительных аппаратов при различных режимах работы;
• Противопожарного отключения исполнительных аппаратов;
• Контроль резервной линии от генератора.

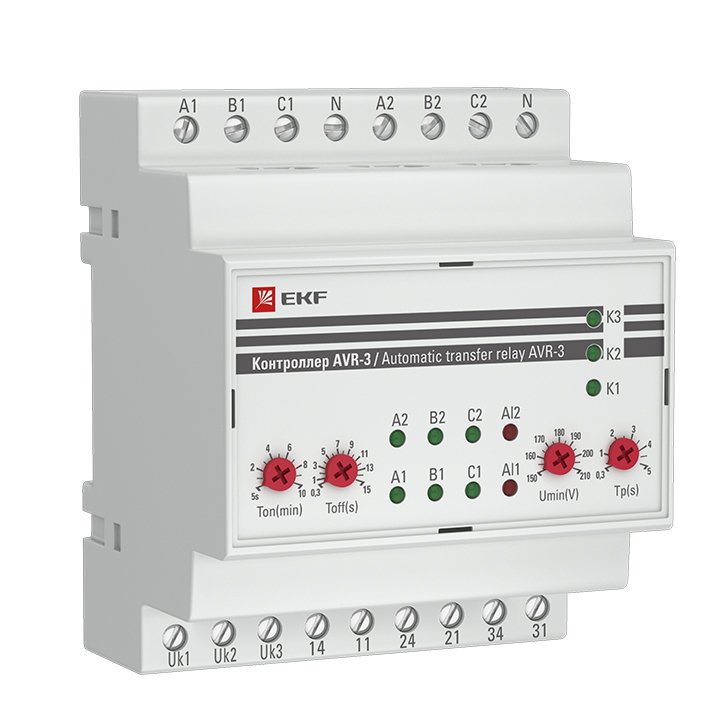

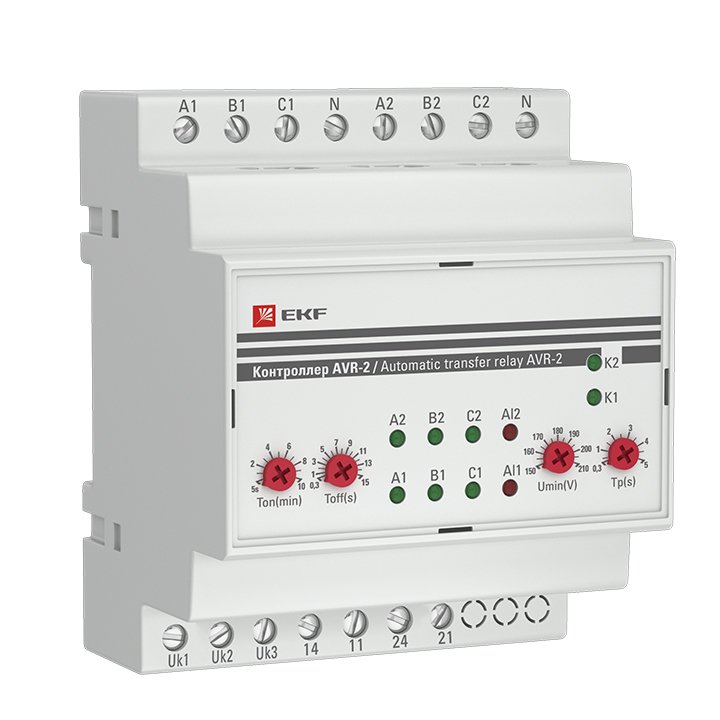

Контроллер автоматического резерва AVR предназначен для управления АВР на базе контакторов на объектах с двумя вводами питания и одной/двумя (для AVR-3) отходящей к нагрузке линии.

Техническая спецификация

Применение

• Контроллер автоматического резерва AVR контролирует напряжение на двух трехфазных вводах сети питания, если напряжение не выходит за установленные пределы, контроллер подает напряжение на катушку первого или второго (для AVR-3) контактора и питание нагрузки осуществляется от первого (либо второго, соответственно) ввода. При выходе напряжения на основном вводе за допустимые параметры через время Toff контроллер подает сигнал на отключение контактора основного питания и спустя время Tp контроллер подаст сигнал на включение контактора резервного ввода. После восстановления сетевого напряжения на основном вводе, контроллер подает управляющий сигнал на отключение контактора резервного ввода через время Ton и спустя время Tp контроллер подаст сигнал на включение контактора основного ввода

Контроллер автоматического резерва AVR предназначен для управления АВР на базе контакторов на объектах с двумя вводами питания и одной/двумя (для AVR-3) отходящей к нагрузке линии.

Техническая спецификация

Применение

• Контроллер автоматического резерва AVR контролирует напряжение на двух трехфазных вводах сети питания, если напряжение не выходит за установленные пределы, контроллер подает напряжение на катушку первого или второго (для AVR-3) контактора и питание нагрузки осуществляется от первого (либо второго, соответственно) ввода. При выходе напряжения на основном вводе за допустимые параметры через время Toff контроллер подает сигнал на отключение контактора основного питания и спустя время Tp контроллер подаст сигнал на включение контактора резервного ввода. После восстановления сетевого напряжения на основном вводе, контроллер подает управляющий сигнал на отключение контактора резервного ввода через время Ton и спустя время Tp контроллер подаст сигнал на включение контактора основного ввода.
